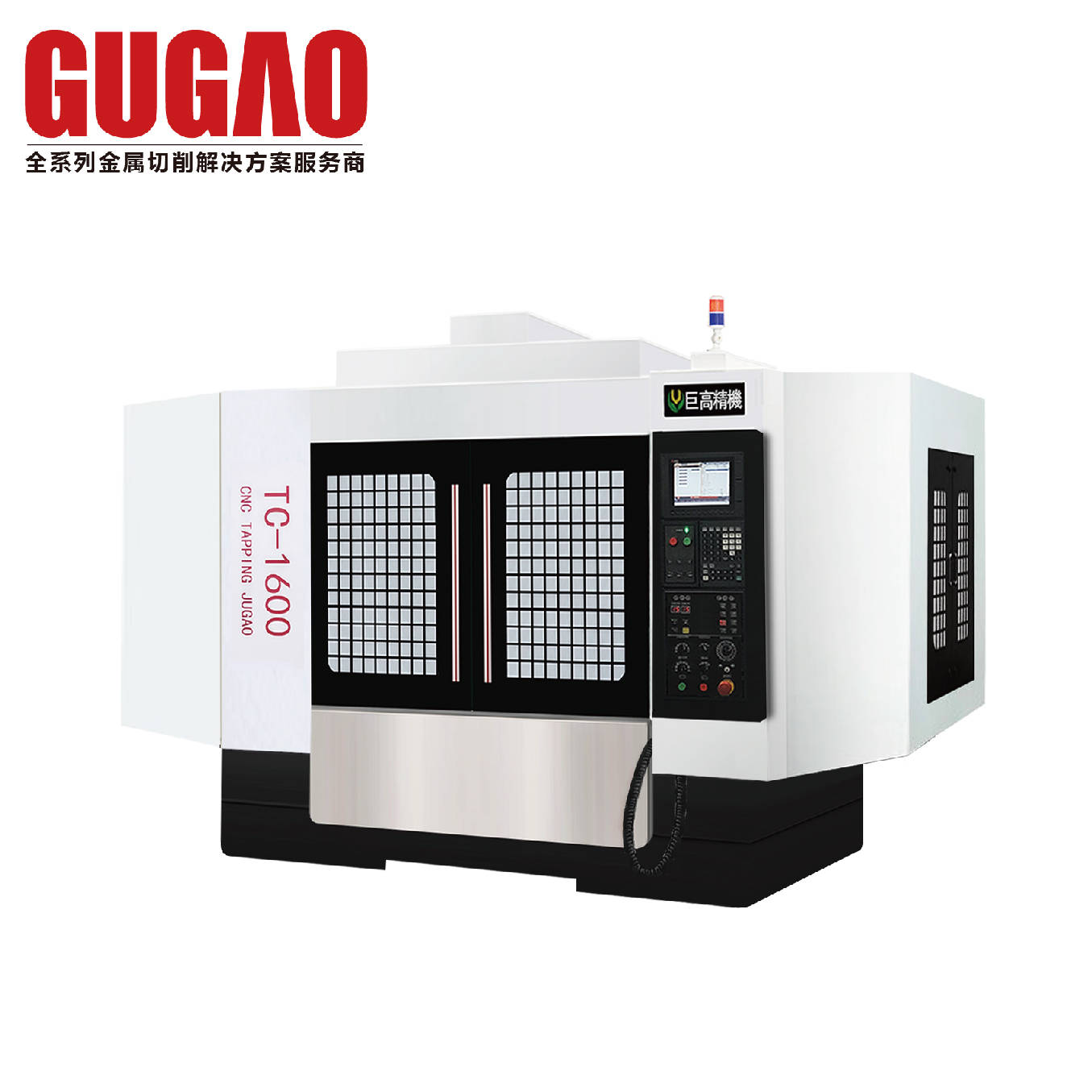

TC1600鉆攻機行程 X軸 1600 Y軸 500 Z軸
TC540高速鉆攻行程 X軸 500 Y軸 400 Z軸 300
TC540高速鉆攻產品規格表
技術參數單位TC540
行程
X軸mm500
Y軸mm400
Z軸mm300
主軸鼻端到工作臺mm150-450
主軸中心至立柱mm466
工作臺
工作臺尺寸mm650*400
T型槽（尺寸*槽數*間距)mm14*3*121
最大載重kg300
主軸
主軸錐度#BT30
轉速r.p.m20000
傳動方式#直結式
進給
切削進給m/min10/10/10
快速進給m/min48/48/48
精度
定位精度mm0.008
重復定位精度mm0.005
換刀系統
刀具數Pcs16/21
刀具最大重量Kg3
刀具最大長度mm200
刀具直徑（滿刀/臨空刀）mm60/80
刀庫形式#夾臂式
電機
主軸電機功率Kw5.5
主軸電機功率X/Y/ZKw1.5/1.5/2.2
其它
所需氣壓Kgf/cm26.5
水箱容量L160
電力需求KVA15
凈重（約）Kg3200
外形尺寸mm1800*2470*2370
